برای اندازه گیری قطر خارجی یک مته، قطر داخلی یک لوله، اندازه گیری قالب یک دندان، اندازه گیری ابعاد یک قطعه تراشکاری شده و یا هر موردی که نیاز به اندازه گیری دقیق داشته باشد از ابزاری به نام کولیس استفاده می شود.

کولیس ها در اندازه یا سایز های مختلف موجود هستند.

اندازه های متداول و پر مصرف آنها، کولیس 0 تا 15 سانت، 0 تا 20 سانت و 0 تا 30 سانت یا 300 میلی متر هستند.

انواع کولیس

کولیس ساده یا ورنیه

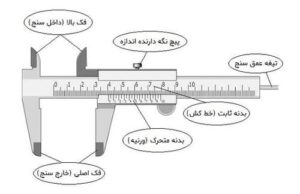

همانطور که در تصویر می بینید یک کولیس ساده از بخش های مختلفی مانند بدنه ثابت یا خط کش، ورنیه یا بدنه متحرک که مدرج به مقیاس سنجش میلی متر و در برخی مدل ها اینج است.

علاوه بر آن فک ثابت، فک متحرک که هر دو فک اصلی و برای سنجش اندازه خارجی اجسام است، فک های بالایی که معمولا برای سنجش ابعاد داخلی استفاده می شوند، تیغه عمق سنج که برای اندازه گیری عمق و داخل سوراخ و شیار ها استفاده می شوند و پیچ نگه دارند اندازه که به منظور ثابت نگه داشتن فک متحرک است تا اندازه گیری با دقت بالایی انجام شود.

وقتی بدنه متحرک را که بصورت کشویی روی بدنه اصلی است حرکت می دهیم هم زمان فک اصلی و بالایی و تیغه عمق سنج به یک اندازه تغییر می کنند.

معمولا از فک اصلی کولیس برای اندازه گیری ابعاد بیرونی یا ضخامت اجسام استفاده می شود از فک های بالا برای اندازه گیری دهانه داخلی، حفره ها، قطر داخلی لوله ها و عرض شیار ها و … استفاده می شود.

از تیغه یا میله عمق سنج کولیس نیز جهت اندازه گیری عمق حفره و شیار و سوراخ ها استفاده می شود.

کولیس ساعتی یا عقربه ای

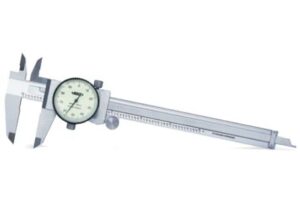

کولیس ساعتی یا عرقه ای نیز یکی از ابزارهای اندازه گیری دقیق است و مشخصه اصلی آن یعنی وجود عرقه های باعث سهولت استفاده از آن می شود.

خواندن مقادیر اندازه گیری شده در این نوع کولیس به مراتب از کولیس ساده آسانتر می باشد و مکانیزمی دارد که چرخ دنده و دنده شانه ای داردکه تعییر اندازه دهانه کولیس را به عقربه ها منتقل می کند.

محاسن و معایب کولیس ساعتی

از محاسن این نوع کولیس می توان به کارکردن آن در محیط های مرطوب و خیس اشاره کرد.

از معایب این کولیس این است از آنجایی که این کولیس مکانیزم چرخ دنده و دنده شانه ای دارد باید حتما مراقب بود که کولیس ساعتی از دستتان رها نشود و از تنظیم خارج نشود.

زیرا کالیبره کردن آن چندان آسان نخواهد بود و مقدار اندزه گیری در این محصول تنها یک واحد است یعنی نمی توانید کولیس متریک یا اینچی را با هم داشته باشید.

کولیس دیجیتال یا رقمی

این نوع کولیس جدید ترین نوع کولیس است و در نوع پیشرفته آن به کامپیوتر وصل می شود تا مستقیم بتوان اطلاعات را مستقیم به یک اکسل منتقل کرد.

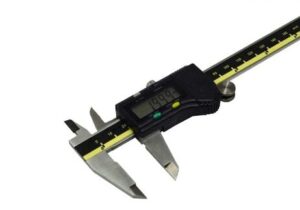

بسیار شبیه به کولیس ساعتی است با این تفاوت که به جای عقربه یک صفحه نمایشگر دارد و طول را در واحد های مختلف ( متر، اینچ، فوت و … ) نمایش داده می شود و یک دکمه صفر کن دارد.

لازم به ذکر است این کولیس بسیار دقیق تر است و کمترین دقت این نوع کولیس در یک صدم میلی متر است.

نحوه خواندن کولیس ساده

در ادامه این آموزه سعی می کنیم به صورت ساده و مختصر نحوه اندازه گیری و نحوه کار با کولیس ساده یا همان کولیس ورنیه را توضیح دهیم.

نوع خواندن اندازه نیز دقیقا به دقت کولیس شما بستگی دارد.

در کولیس های ساده یا ورنیه به دقت خط کش مدرج و تعداد تقسیمات ورنیه روی بدنه متحرک آن دارد.

در نوع میلی متری آن خط کش مدرج 1 میلی متر و تعداد تقسیمات بر روی بدنه متحرک 10، 20 و 50 قسمت می باشد که به ترتیب 0.1، 0.05 و 0.02 میلی متر خواهد بود.

متداول ترین نوع کولیس ها ساده با دقت 0.02 هستند که در ادامه نحوه کار با کولیس را توضیح خواهیم داد.

البته در برخی موارد و برند های بسیار معتبر کولیس مانند میتوتویو کولیس های ساده با دقت 0.01 هم تولید شده اند که قیمت بالایی دارند و معمولا برای این دقت از کولیس های دیجیتال یا در مواردی ساعتی استفاده می شود.

نحوه کار

در تصویر زیر یک کولیس ساده یا ورنیه با دقت دو صدم میلی متر (0.02) مشاهده می کنید که بدنه متحرک آن به 50 قسمت مساوی (10 قسمت پنج خطی) تقسیم شده است.

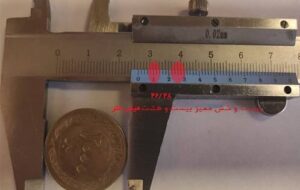

برای اندازه گیری یک سکه 200 تومانی ابتدا دهانه کولیس را باز می کنیم سپس دو فک اصلی را به آرامی به دو طرف سکه فشار می دهیم با پیچ نگه دارنده کمی آنرا سفت می کنیم که اندازه تغییر نکند.

ابتدا با دقت نزدیکترین عدد روی خط کش اصلی که به عدد صفر روی خط کش متحرک نزدیک است را می خوانیم.

در تصویر زیر عدد صفر کمی بعد از 26 میلی متر قرار دارد پس فعلا عدد 26 را یادداشت می کنیم.

سپس با دقت خط های روی بدنه متحرک را نگاه می کنیم و دقیقا خطی که با خط بالا سری خود یعنی میلی مترهای خط کش ثابت کاملا مماس شده را پیدا می کنیم.

در تصویر زیر خط کاملا مماس شده فک متحرک با فک ثابت، یک خط مانده به عدد 3 ورنیه است.

آن را از عدد صفر روی فک متحرک می شماریم تا بفهمیم این خط چندمین خط روی این فک است؟…

در اینجا می فهمیم این خط مماس، خط 14ام ورنیه است.

حالا کافی است عدد 14 را در دقت کولیس (0.02) ضرب کنیم که عدد 0.28 بدست می آید.

در نتیجه اندازه این قطعه و سکه زیر (26+0.28) بیست و شش ممیز بیست و هشت صدم یا 26.28 میلی متر است.

نکته فنی اینجاست که اگر دو خط مماس در دو سمت فک متحرک و ورنیه داشتیم چه باید کرد و باید کدام را در نظر گرفت؟

در این مواقع باید به عدد اصلی نگاه کنید و ببینید نشانگر صفر بین دو عدد خط کش اصلی متمایل به کدام سمت دو عدد بوده و به سمت عدد کوچکتر یا بزرگتر است؟

مثلا در همین نمونه، همانطور که بالاتر گفتیم عدد اصلی 26 بود و نشانگر صفر بین عدد 26 و 27 میلی متر قرار گرفته است.

حال اینکه نشانگر به عدد 26 نزدیکتر باشد یا به عدد 27 مهم است.

اگر به عدد کوچکتر یعنی عدد 26 نزدیکتر بود، باید برای پیدا کردن اعشار از نیمه اول خطوط حک شده روی فک متحرک یعنی بین 0 تا 5 (خطوط شماره 1 تا 25) استفاده کرد.

اما در صورت نزدیک بودن عدد اصلی به سمت عدد بزرگتر (در اینجا یعنی عدد 27) روی خط کش ثابت، باید برای رسیدن به اعشار آن از نیمه دوم فک متحرک یعنی خطوط 5 تا 10 (خط شماره 26 تا 50) استفاده کرده و در نهایت مقدار پیدا شده را به همان عدد کوچکتر (در این مثال یعنی همان عدد 26) اضافه کنید.

 در تصویر بالا اندازه بیرونی یک سکه رایج را با کولیس ساده دو صدم اندازه گیری کردیم و در تصویر بعدی قطر داخلی یک سنگ مینی فرز را اندازه گیری می کنیم.

ابتدا به آرامی دو لبه فک بالا را به دو طرف سوراخ داخلی سنگ مینی فرز می رسانیم با پیچ نگه دارنده کمی آنرا سفت می کنیم که اندازه ثابت بماند.

همانند مثال بالا ابتدا میلی متر مندرج در خط کش ثابت که کمی مانده به عدد صفر روی خط کش متحرک هست را می خوانیم که در تصویر پایین 22 میلی متر را نشان می دهد.

سپس بدنبال خط هم راستا یا منطبق روی هر دو خط کش می گردیم دو صدم بر  روی خط کش منطبق است.

در ساده ترین حالت ابتدا میلی متر را از خط کش ثابت با توجه به عدد صفر روی خط کش متحرک بخوانید و اگر کمی بیشتر بود با هر خطی که در ادامه بر هر رو خط کش منطبق می شود اعشار آنرا بخوانید.

در کولیس های 0.1 و 0.05 نیز روش کار همینگونه است فقط تقسیمات روی خط کش متحرک بجای 50 خط 10 یا 20 خط مساوی است.
